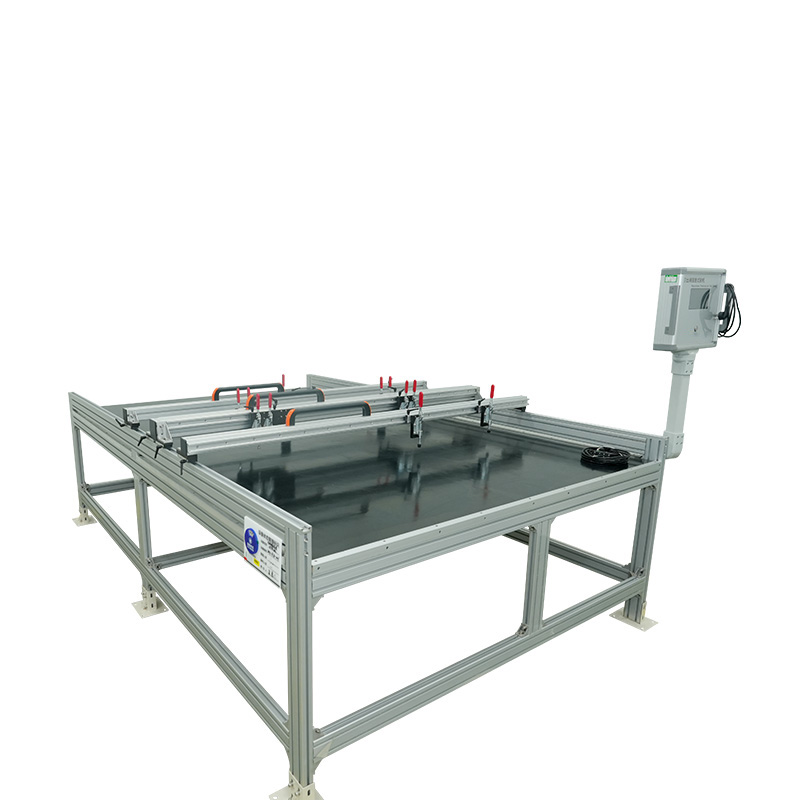

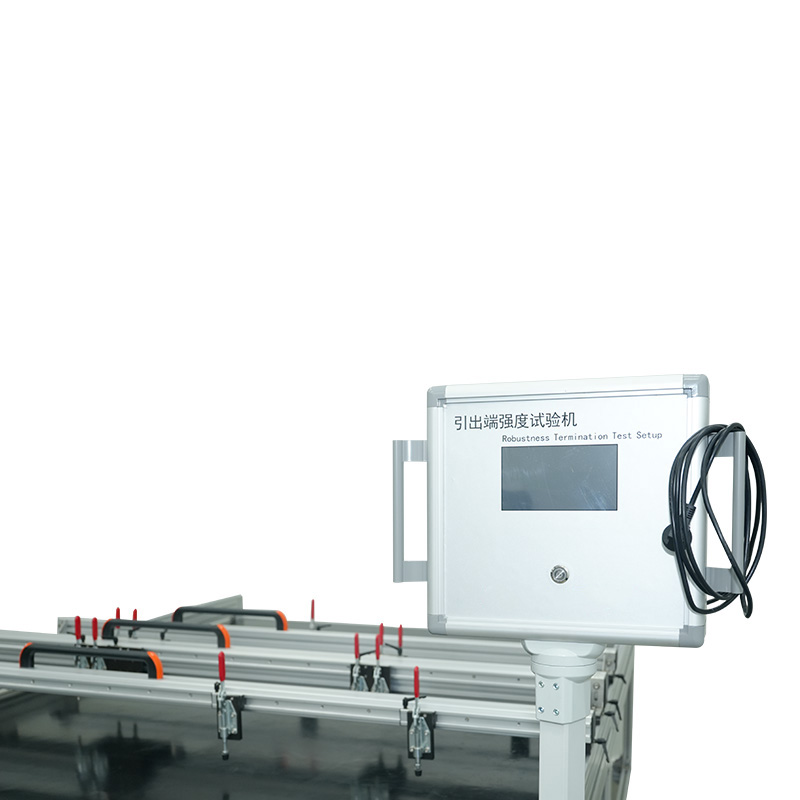

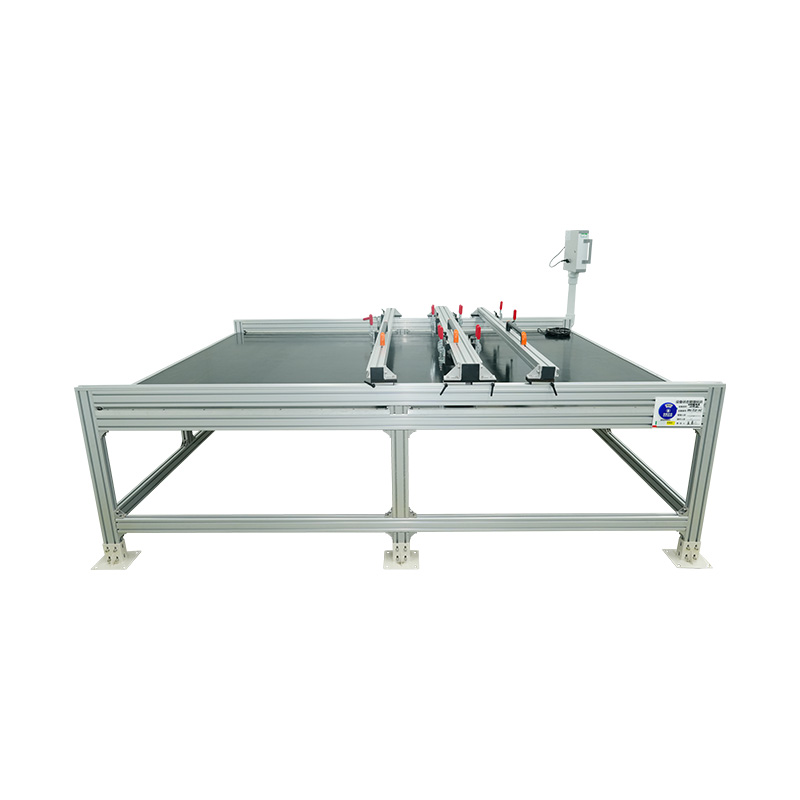

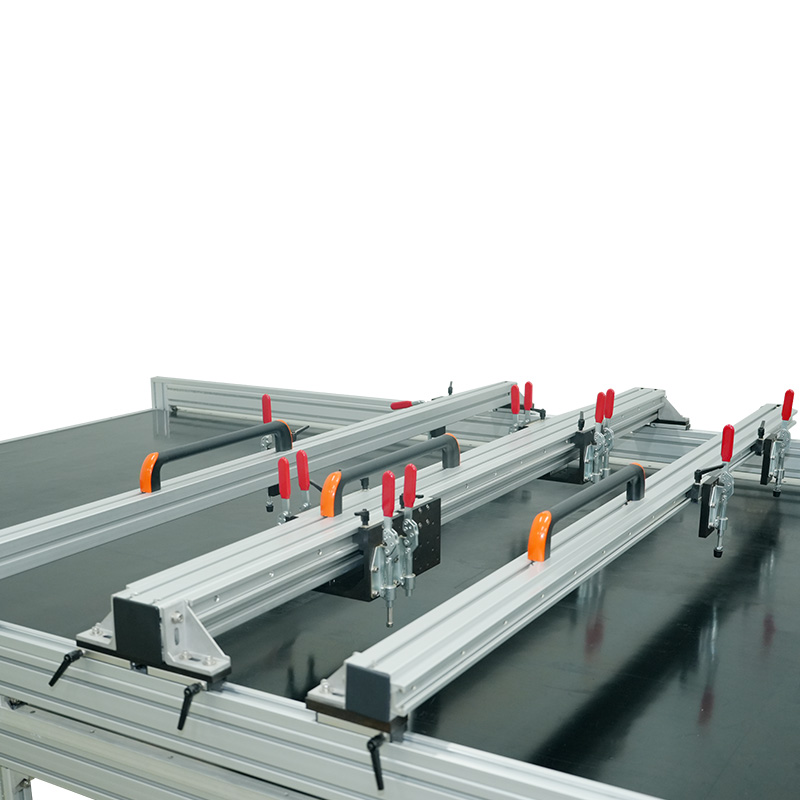

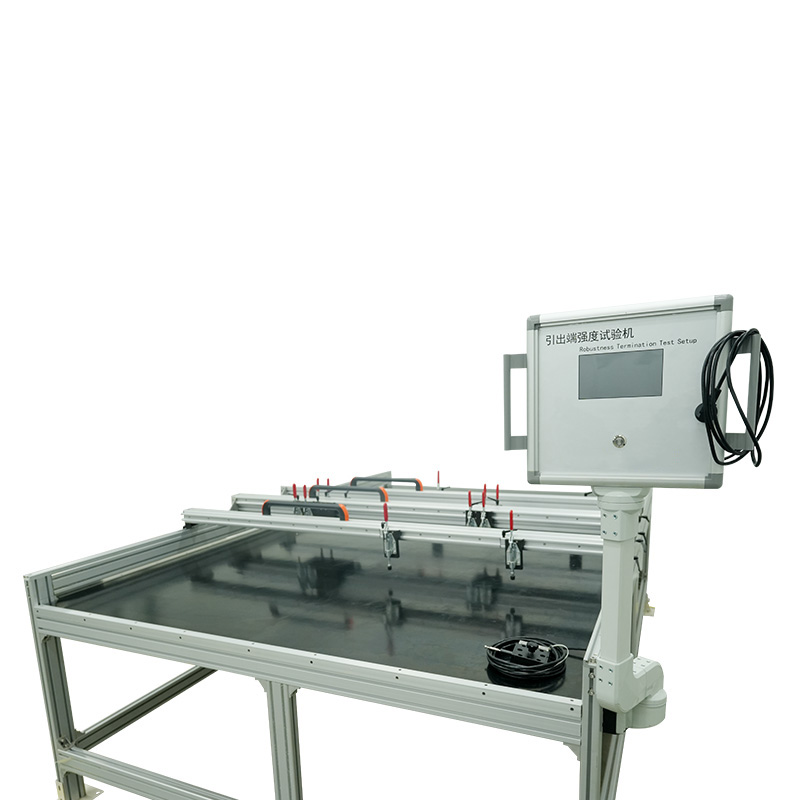

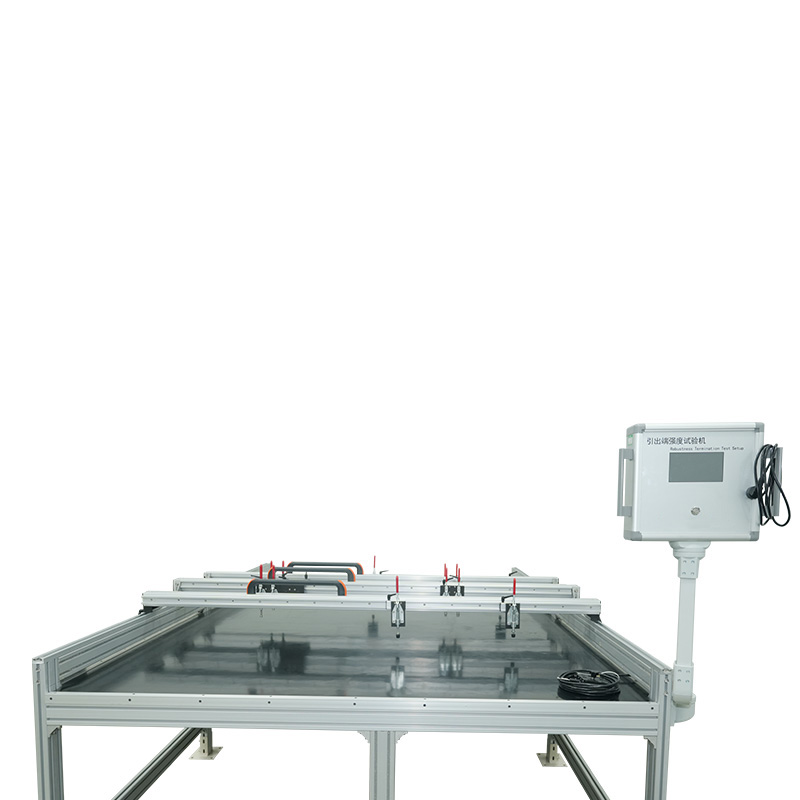

تستر استحکام خاتمه

چگونه استحکام تستر پایانه ها با اندازه ها و شکل های مختلف کانکتور سازگار است؟

در دنیای دقیق تولید و تضمین کیفیت، یکپارچگی هر جزء از اهمیت بالایی برخوردار است. این امر به ویژه برای اتصالات الکتریکی، که به عنوان شریان های حیاتی انتقال نیرو و داده در همه چیز از لوازم الکترونیکی مصرفی گرفته تا سیستم های هوافضا عمل می کنند، صادق است. یک خاتمه معیوب می تواند منجر به خرابی سیستم، خطرات ایمنی و ضرر مالی قابل توجهی شود. برای کاهش این خطرات، تست کننده استحکام خاتمه به ابزاری ضروری در آزمایشگاه های اعتبارسنجی در سراسر جهان تبدیل شده است. وظیفه اصلی آن اعمال تنش‌های مکانیکی کنترل‌شده - کشش، فشار و برش - به پایانه‌های الکتریکی است تا تأیید کند که آنها می‌توانند در برابر سختی‌های نصب، نگهداری و بهره‌برداری مقاومت کنند. با این حال، تنوع بسیار زیاد انواع کانکتورها، از جعبه اتصال فتوولتائیک ظریف که منجر به پین‌های خودروهای سنگین می‌شود، یک چالش اساسی را به وجود می‌آورد: چگونه یک قطعه واحد می‌تواند به طور دقیق و قابل اعتماد چنین طیف گسترده‌ای از اشکال را آزمایش کند؟

نقش حیاتی تست در کاربردهای صنعتی

نیاز به آزمایش خاتمه دقیق خودسرانه نیست. این استاندارد در استانداردهای بین المللی تدوین شده است که معیارهای ایمنی و قابلیت اطمینان را برای کل صنایع تعریف می کند. استانداردهایی مانند IEC 61215-MQT 14 ، IEC 61730-2-MST 42 ، and UL 1703 صراحتاً آزمایشات برای استحکام پایانه ها، به ویژه در بخش هایی مانند فتوولتائیک و الکترونیک خودرو الزامی است. این تست ها برای شبیه سازی تنش های مکانیکی دنیای واقعی طراحی شده اند. به عنوان مثال، در طول نصب یک پنل خورشیدی، یک تکنسین ممکن است ناخواسته یک کابل را بکشد یا یک نیروی چرخشی به یک کانکتور اعمال کند. الف تست کشش ترمینال تضمین می کند که اتصال در جعبه اتصال شل یا شکسته نمی شود، تداوم الکتریکی را حفظ می کند و از ایجاد قوس بالقوه جلوگیری می کند، که خطر آتش سوزی است.

به طور مشابه، در صنعت خودروسازی، کانکتورها باید لرزش مداوم، چرخه حرارتی و کشش گاه به گاه در طول تعمیرات را تحمل کنند. استحکام تستر پایانه ها تأیید می کند که این قطعات در طول عمر خودرو به طور قابل اعتماد عمل می کنند. عواقب شکست در این برنامه‌ها شدید است، که بر نیاز غیرقابل مذاکره برای آزمایش جامع تأکید می‌کند. کاربرد جهانی این استانداردها به این معنی است که یک دستگاه آزمایش باید به همان اندازه قابلیت جهانی داشته باشد و بتواند به طور یکپارچه از آزمایش یک سیم نازک با قطر 2 میلی متر روی یک سنسور کوچک به یک بند کابل قوی 20 میلی متری که در سیستم های ذخیره انرژی استفاده می شود، منتقل شود. این نیاز، فلسفه طراحی اصلی را در پشت تسترهای همه کاره هدایت می کند.

اصل کار اصلی تستر استحکام خاتمه

در اصل، تستر استحکام خاتمه یک سیستم مکانیکی دقیق است که برای اعمال نیروی کنترل شده به پایانه و اندازه گیری پاسخ آن طراحی شده است. اجزای اصلی شامل یک قاب سفت و سخت، یک لودسل با دقت بالا (سنسور نیرو)، یک سیستم تحریک (اغلب یک موتور سروو برای حرکت نرم و قابل برنامه ریزی) و یک کنترلر دیجیتال پیچیده است. تستر یک برنامه آزمایشی خاص را اجرا می کند که نوع نیرو (کشش، فشار، برش)، سرعت اعمال آن، حداکثر نیرویی که باید به آن برسد و زمان ماندگاری را تعیین می کند.

با این حال، تعامل حیاتی در نقطه تماس اتفاق می افتد: جایی که دستگاه نمونه را می گیرد. دستگاه می تواند نیروی بسیار زیادی را اعمال کند، اما اگر نمونه به درستی و ایمن نگه داشته نشود، نتایج آزمایش نامعتبر است. کانکتوری که به درستی در دست نیست ممکن است بلغزد، در اثر نیروی بیش از حد له شود، یا تمرکز تنش را در نقطه گیر به جای خود انتهایی تجربه کند. این منجر به یک حالت شکست زودرس و نادرست می شود. بنابراین، کل فرض یک آزمایش دقیق بر توانایی ارتباط کامل با دستگاه تحت آزمایش استوار است. اینجاست که چالش اسکان بوجود می آید و از طریق سیستمی از وسایل مدولار و ابزارهای سازگار حل می شود. آن است ثابت و گرفتن که نیروی خام ماشین را به یک آزمایش دقیق، قابل تکرار و سازگار با استاندارد برای هر هندسه اتصال دهنده معین تبدیل می کند.

روش های اولیه برای تطبیق اندازه ها و اشکال مختلف

تطبیق نمونه های متنوع از طریق یک رویکرد چند وجهی با محوریت مدولار بودن، ابزار دقیق و سیستم های کنترل پیشرفته به دست می آید.

1. سیستم های ثابت مدولار و ابزار سفارشی

مستقیم ترین و موثرترین راه حل استفاده از سیستم فیکسچر مدولار است. به جای اینکه یک دستگاه ثابت و یکپارچه باشد، یک تستر استحکام خاتمه با کیفیت بالا با رابط های نصب استاندارد بر روی چهارراه متحرک و صفحه پایه آن طراحی شده است. این امکان استفاده از یک کتابخانه وسیع از دستگیره ها و وسایل قابل تعویض را فراهم می کند.

• دستگیره های مکانیکی جهانی: برای آزمایش‌های کشش سیم و کابل، طیفی از فک‌های دستگیره قابل تعویض استفاده می‌شود. این فک‌ها در اندازه‌ها و بافت‌های سطحی مختلف (صاف، دندانه‌دار، شیاردار V) برای قرار دادن قطرهای مختلف سیم بدون بریدن هادی یا اجازه لغزش وجود دارند. برای یک سیم بسیار نازک، فک های کوچک و صاف ممکن است با نیروی گیره ای سبک استفاده شوند، در حالی که برای یک کابل بزرگ و درشت، فک های دندانه دار بزرگ انتخاب می شوند تا به عایق ضربه بزنند و محکم نگه دارند.
• وسایل سفارشی تخصصی: بسیاری از کانکتورها را نمی توان با یک دستگیره ساده آزمایش کرد. آنها نیاز به یک وسیله طراحی شده سفارشی دارند که از اتصال دهنده جفت گیری واقعی تقلید کند یا سطح درگیری خاصی را فراهم کند. به عنوان مثال، آزمایش یک پین ترمینال اغلب به وسیله‌ای نیاز دارد که بدنه اتصال پلاستیکی را محکم نگه دارد در حالی که یک قلاب یا پنجه مینیاتوری به خود پین وصل شده است تا نیروی کشش را اعمال کند. تولیدکنندگان معتبر، از جمله تولیدکنندگانی که بر مهندسی دقیق تمرکز دارند، اغلب خدمات طراحی و ساخت چنین ابزارهای سفارشی را ارائه می دهند. Shanghai Houyao Testing Equipment Co.، Ltd. به عنوان یکی از معدود تولیدکنندگان داخلی متخصص در تحقیق و تولید محفظه های شبیه سازی محیطی در مقیاس بزرگ و تجهیزات شبیه سازی نوری، به طور مستقل محصولات پیشرفته ای را توسعه داده و توانایی ارائه چنین راه حل های متناسبی را دارد. پایبندی شرکت به اصول یکپارچگی و خدمات مردم‌محور این اطمینان را می‌دهد که این وسایل برای برآورده کردن دقیق نیازهای مشتری و استانداردهای بین‌المللی طراحی شده‌اند.
• آداپتورها و صفحات نصب: مجموعه ای از آداپتورها اجازه می دهد تا دستگیره های استاندارد در زوایای مختلف نصب شوند یا در پیکربندی های مختلف به لودسل متصل شوند. این برای اعمال نیروهای برشی خالص یا برای آزمایش پایانه هایی که با محور اولیه ماشین هم تراز نیستند، بسیار مهم است.

2. قابلیت تنظیم چند محوره و تراز دقیق

یک قاب تست قوی فقط به اندازه تراز آن خوب است. ناهماهنگی می تواند لنگرهای خمشی را وارد آزمایش کند و نیروهای غیر محوری را اعمال کند که نتایج را باطل می کند و می تواند به نمونه آسیب برساند. تسترهای سطح بالا قابلیت تنظیم قابل توجهی در مراحل خود دارند.

• مراحل قابل تنظیم X-Y-Z: صفحه پایه ای که نمونه در آن نصب می شود اغلب یک مرحله قابل تنظیم است که می تواند در سطوح افقی (X و Y) و عمودی (Z) حرکت کند. این به اپراتور اجازه می دهد تا نقطه پایانی را با مرکز نیروی اعمال شده کاملاً تراز کند و از کشش یا فشار محوری خالص اطمینان حاصل کند. این برای آزمایش کانکتورها یا پایانه هایی با شکل عجیب و غریب که در مرکز یک جزء قرار ندارند، کاملاً حیاتی است.
• تنظیم چرخشی: برخی از فیکسچرها دارای آزادی چرخشی هستند، که اجازه می‌دهند در هنگام اعمال نیرو، چنگال با نمونه هماهنگ شود و از بارگذاری جانبی جلوگیری کند.

3. نرم افزار کنترل و سنجش پیشرفته

سخت افزار با نرم افزار هوشمندی که امکان پیکربندی دقیق را برای مطابقت با نمونه فراهم می کند، تقویت شده است.

• پارامترهای قابل برنامه ریزی: این نرم افزار به اپراتور اجازه می دهد تا تمام جنبه های آزمایش را تعریف کند: فاصله گرفتن از پایانه، سرعت نزدیک شدن، نیروی پیش بارگذاری، سرعت تست، حداکثر نیرو و حساسیت تشخیص شکست. برای یک کانکتور کوچک شکننده، نیروی پیش بار کم و سرعت آزمایش آهسته برای جلوگیری از آسیب ناشی از ضربه برنامه ریزی شده است. برای یک پایانه بزرگ و قوی، می توان از نیروی بالاتر و سرعت سریعتر برای تسریع آزمایش استفاده کرد.
• نظارت بر زمان واقعی و جمع آوری داده ها: این نرم افزار نمایش گرافیکی در زمان واقعی نیروی اعمال شده را ارائه می دهد. اپراتور می تواند هرگونه ناهنجاری مانند افت ناگهانی نیرو که نشان دهنده لغزش است را مشاهده کند و در صورت عدم عملکرد صحیح دستگاه، آزمایش را لغو کند. این بازخورد برای تأیید اعتبار تنظیم آزمایش قبل از ادامه با یک دسته کامل از نمونه ها ضروری است.

ملاحظات برای انتخاب وسایل و ابزار

انتخاب فیکسچر مناسب یک فرآیند سیستماتیک بر اساس نمونه و استاندارد است.

توانایی یک مدرن تست کننده استحکام خاتمه قرار دادن طیف وسیعی از اندازه‌ها و شکل‌های اتصال دهنده تصادفی نیست، بلکه یک مهندسی پیچیده و عمدی است. این از طریق یک سیستم جامع که ترکیبی از یک قاب مکانیکی سفت و سخت و دقیق با یک کتابخانه جامع از وسایل و ابزار مدولار، قابل تعویض است، به دست می‌آید. این سخت‌افزار توسط نرم‌افزار هوشمند و قابل برنامه‌ریزی هدایت می‌شود که به پارامترهای آزمایش اجازه می‌دهد تا به خوبی با ویژگی‌های خاص هر نمونه تنظیم شوند. نتیجه یک پلت فرم اعتبار سنجی بسیار سازگار است که می تواند یکپارچگی مکانیکی همه چیز را از کوچکترین سنسور تا بزرگترین بند کابل برق تضمین کند.

این انعطاف‌پذیری برای تولیدکنندگان و آزمایشگاه‌های آزمایش در سراسر کشور حیاتی است هوافضا ، الکترونیک خودرو ، فتوولتائیک ، and صنایع ذخیره سازی انرژی ، who must validate their products against stringent international standards. By investing in a versatile تست کننده استحکام خاتمه مجهز به لامپ های مناسب، آنها ابزاری مقاوم در برابر آینده به دست می آورند که می تواند از ایمنی، قابلیت اطمینان و انطباق محصول اطمینان حاصل کند، صرف نظر از اینکه چگونه طرح های اتصال دهنده ممکن است تکامل یابد. تعهد به ارائه چنین راه حل های آزمایشی پیشرفته و قابل انطباق چیزی است که تأمین کنندگان خاص را به عنوان شرکای قابل اعتماد در صنعت آزمایش جهانی قرار می دهد. Shanghai Houyao Testing Equipment Co., Ltd.، از طریق تعهد خود به نوآوری و کیفیت، با توسعه تجهیزاتی که این نیازهای پیچیده را برآورده می کند، به این اکوسیستم کمک می کند و کمک می کند تا اطمینان حاصل شود که اجزای اساسی دنیای فناوری مدرن ما برای ماندگاری ساخته شده اند.
